溫度傳感器是熱計量表不可或缺的組件之一，用于確定由于循環釋放能量或向循環提供能量而導致的液體溫度變化，通過在進行系統熱能交換的測量點上游和下游安裝溫度傳感器來測量溫度。

       按照 MID 認證要求，一般能量積分儀僅支持最長為10m的電纜（2 線和 4 線）。如果需要延長傳感器電纜，用戶需要確認接受由此帶來的測量精度偏差及測量穩定性(干擾)。延長電纜，不能使用二線電纜進行延長，應使用四線電纜（如電話電纜，?0.8mm ）進行延長，在標準接線盒中連接Pt500 電纜和延長電纜，確保充分密封。

一．熱量表溫度傳感器相關注意事項：

1. 溫度傳感器電纜必須與高壓設備以及存在電氣噪聲的環境分離，使用金屬穿線管敷設溫度傳感器電纜；

2. 對稱安裝溫度傳感器，即冷管與熱管應安裝在相同類型的保護套管中，且安裝深度相同；

3. 安裝溫度傳感器保護套管和溫度傳感器時應留有足夠的空間，以便在進行更換時無需費力即可輕松拆卸；

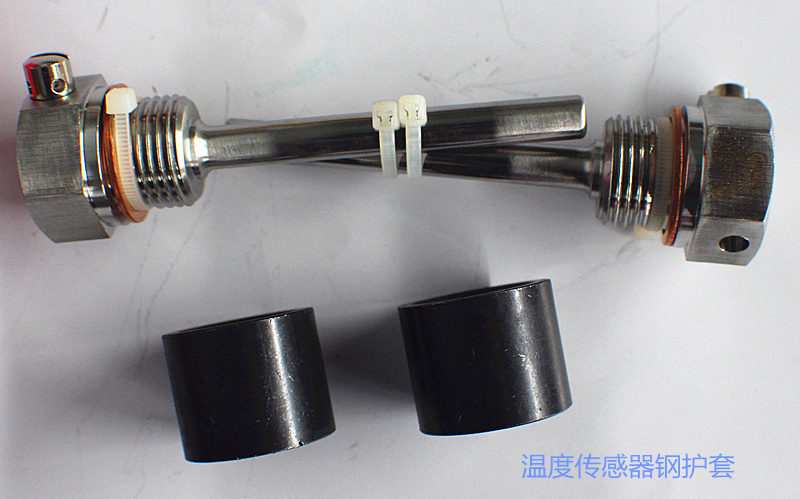

4. 所使用的溫度傳感器類型和保護套管應適合于應用的溫度、壓力和流速，傳感器（尤其是浸入長度較長的傳感器）可能要承受流量產生的相當大的力，在選擇護套時必須重點關注；

5. 對管路和所有金屬傳感器部件進行適當保溫絕緣處理，以防止由于傳感器受熱或遇冷而導致溫度測量不準確，DN50到DN100 管路的典型絕緣厚度等于管路直徑。對于大于DN100 的管路，建議絕緣厚度為100mm；

6. 盡可能確保傳感器尖端的前40mm（有效測量長度）接近管道橫截面的中心。

二、溫度傳感器安裝要求：

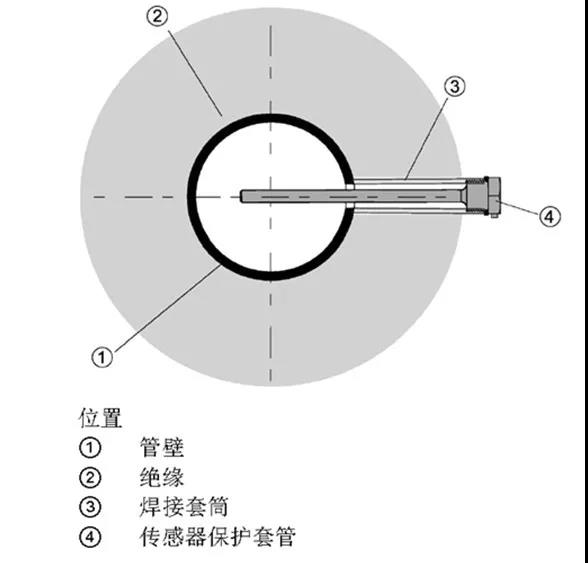

1、供熱應用中的建議安裝

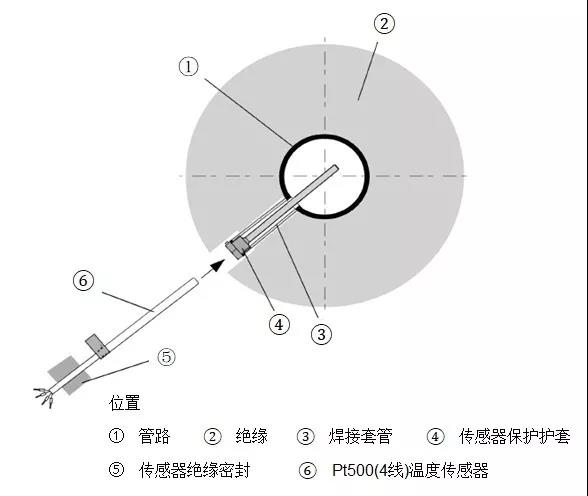

2、制冷應用中的建議安裝

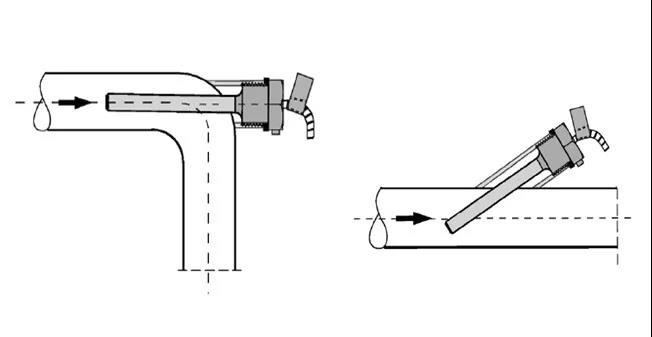

3、彎頭處的安裝

如果在管彎頭中安裝，傳感器尖端必須始終對著流動方向，且整個有效測量長度必須在流體中心內。

三．DN400以上管道的熱電阻選用：

       1997年4月歐共體正式通過了統一的熱量表標EN1434，歐洲的標準有6本標準，我國結合國情，重點參照了EN1434.1、 EN1434.2、EN1434.4、EN1434.5，使我國第一本熱量表標準主要技術指標與歐洲標準基本一致，但是熱量表規范里沒有大于DN400管道口徑熱電阻安裝要求，如果用戶自行采購溫度傳感器，必須提前提醒用戶注意選用熱電阻護套的耐壓強度。在某些大管徑供熱現場，有的管道甚至達到DN1400，用戶如果按照DN400以下熱電阻尺寸，只增加套管長度，那么受水流沖擊，套管在很短的時間內就彎曲或折斷，導致接口處漏水，這種情況在供暖季是很難處理的，會造成很大影響。

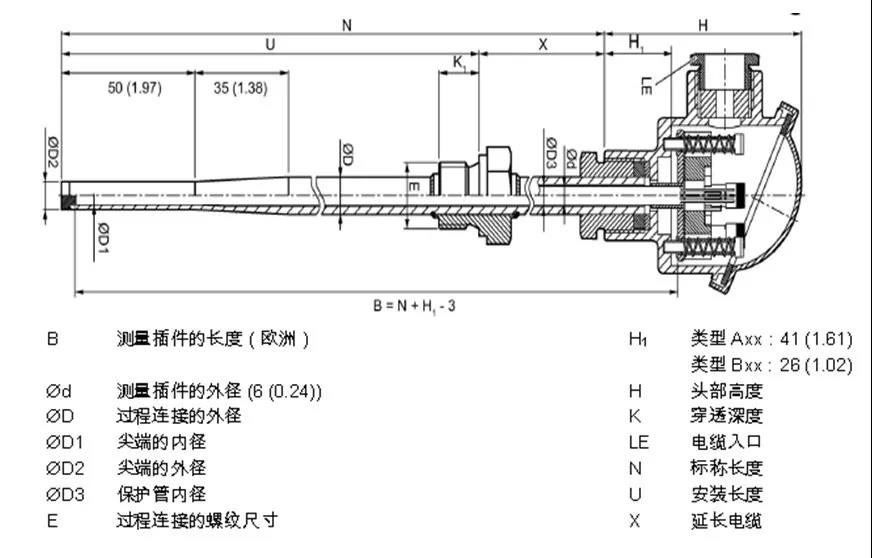

       對于大于DN400的管道，溫度傳感器的安裝方式：建議將溫度護套垂直安裝在流量計管下游，距離前其端的流量計法蘭0.5~1.5米的范圍內，管道內插入深度為300mm～1/2管徑，管道外留有延長部分，嚴禁接線盒緊貼管道。溫度傳感器帶有擰入螺紋接套和延長組件的快速管道類型，焊接在管道上的內螺紋底座確保有足夠的強度，插入管道的護套各部分外徑也必須達到足以應對現場工況的強度。

       如現場條件限制必須安裝在流量計上游，應根據現場實際工況，確保一定的安裝距離，避免插入的溫度護套導致的流態變化不影響正常測量。例如某現場在使用600mm長的探頭時，其下圖的?D值甚至達到60mm。
