西門子電磁流量計用來測量導電性液體介質的流量。包含三個系列型號的產品（直流勵磁行電磁流量計SITRANS F M系列；電池供電型水表SITRANS F M MAG8000系列適用于供電不便場合，如區域供水收費計量和灌溉計量；交變勵磁電磁流量計SITRANS F M900/TRANSMAG 2系列適用于含有固定顆粒及高濃度的漿液測量，如礦漿、水泥、制漿以及造紙），可以滿足不同行業，各種工況用戶的測量需求。

一、工作原理

所有的電磁流量計都是基于法拉第電磁感應定律設計的，適用于電導液體、糊狀體和漿體的流量測量。先決條件時介質的最小導電率5uS/CM，固體含量最多可達40%。溫度、壓力、密度和粘度對結果沒有影響

二、產品特性：

1、靈活性

a可使用相同的變送器和傳感器進行一體式或分體式安裝

b. 靈活的通訊理念 USM II 簡化了流量計與眾多不同總線系統的集成 和升級。這些總線系統包括：HART， FOUNDAT10N Fieldbus H1, DeviceNet， PROFIBUS DP&PA， MODBUS， RTU/RS485。

2、調試簡便

a所有的電磁流量計都配有獨一無二的SENSORPROM存儲芯片，標定數據和變送器的設定值都存在芯片里，保證了上電后立即測量

b.用戶組態設定自動存儲到芯片

3、維修方便

a.更換轉換器不需要重新設定參數，SENSORPROM在初始化后會自動更新全部設定

b.豐富的自診斷功能，識別并記錄故障

4、自由升級

a.即插即用通訊模塊：profibus PAdp,hart,modbus rtu,ff

b.通訊模塊可以升級

三、應用領域

電磁流量計適合測量幾乎所有的導電性液體、淤泥、粘稠物和泥 漿的流量。 測量的先決條件是介質必須具有最小 5 μS/cm 的電導率。溫度、 壓力、密度和粘度不影響測量結果。

2、電磁流量計主要應用于下列領域：

? 供水和污水處理

? 化學和制藥工業

? 食品和飲料工業

? 采礦、混凝土和水泥工業

? 紙漿和造紙行業

? 鋼鐵工業

? 發電，電力工業和制冷工業

四、產品組成及安裝方式

   由MAGFLO流量傳感器和變送器組成，安裝方式有一體式安裝和分體式安裝

五、MAGFLO流量傳感器MAG5100W--7MF6580系列

（一）、產品簡介

2、MAG 5100 W 具有獲專利的復合彈性橡膠內襯，適合于各種水工業應用。NBR 硬橡膠或 EPDM 襯里

3、 測量管徑 DN 25 至 DN 1200

4、 內量接地電極作為標準

5、小流量測量精度更高，適用于漏水探測

6、飲用水認證和 OIML R49 認證

7、介質溫度范圍：-10-70度

（二）產品選型指導

1、 介質必須具有最小 5 μS/cm 的電導率,才可以選用電磁流量計

2、根據介質的特性選擇合適的內襯、電極、系列

2、 根據管徑/流量選擇口徑

4、 實際工況選擇公稱壓力：PN16 PN25 PN40

5、根據工況要求：選擇分體、一體，分體時需要注明線纜長度

6、根據精度、通訊方式要求選擇MAG5000\MAG6000

六、MAGFLO流量傳感器MAGFLO MAG3100--7MF6310系列

（一）產品簡介

1、適用于幾乎所有的液體流量測量領域

2、管徑范圍寬： DN 15 ~ DN 2200(1/2"...86")

3、適用于測量極端條件的過程介質。

4、多種的壓力范圍PN 6 ~ PN 100 ，ANSI Class 150/300，AS2119 / AS 4087 ；根據需要最高壓力可達 690ba

5、多種電極和內襯材料可供選擇，適用于條件惡劣的過程介質

6、最高可測量溫度高達 180 °C 的介質

7、SENSORPROM 單元自動更新設置參數，易于調試

8、全焊接結構增強了儀表的耐磨性，適用于條件苛刻的應用環境

9、專利的內置校驗儀，可以使用 SENSORPROM 簽名技術操作

（二）應用領域

SITRANS F M MAGFLO 電磁流量傳感器主要應用于以下領域：

1、過程工業

2、化學工業

3、鋼鐵工業

4、采礦

5、 民用

6、發電和配電

7、石油和天然氣 /HPI

8、水和污水處理

七、MAGFLO流量傳感器MAGFLO MAG1100--7MF6110系列

（三）產品簡介：

MAGFLO MAG1100緊湊夾裝設計電磁流量傳感器是為了滿足過程工業的流量測試而設計的，MAG 1100 的 無阻礙物設計使它不受懸浮顆粒高粘度和溫度測量條件的影響。

（二）、產品特點

1、測量管徑 DN2 到 DN 100

2、滿足EN1092,DIN和ANSI法蘭標準的夾裝

       3、耐腐蝕 AISI 316 不銹鋼外殼

4、 高阻抗內襯和電極，適合大多數條件苛刻的過程介質

5、溫度等級高達 200°C 內襯為陶瓷時介質溫度-20~150 高溫型請選用MAG1100 HT,介質溫度-20-200

6、 外殼防護等級IP67/NEMA4X/6

7、專利的內置校驗儀，可以使用SENSORPROM芯片中“磁特性”信息

（三）產品應用

SITRANS M MAGFLO電磁流量傳感器主要應用于以下領域：

過程工業

化工工業

制藥工業

水處理，比如化學藥劑的添加

食品工業：請選用SITRANS M MAGFLO 1100 FOOd系列

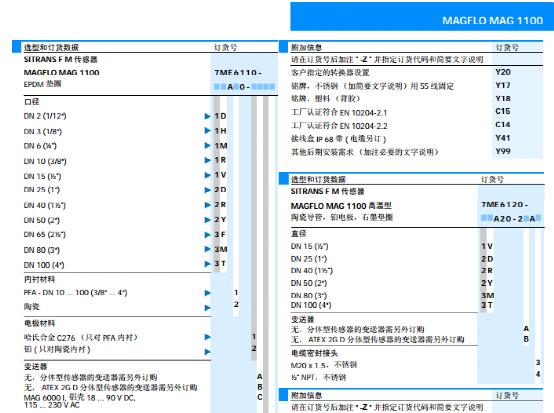

(四)、選型指導：

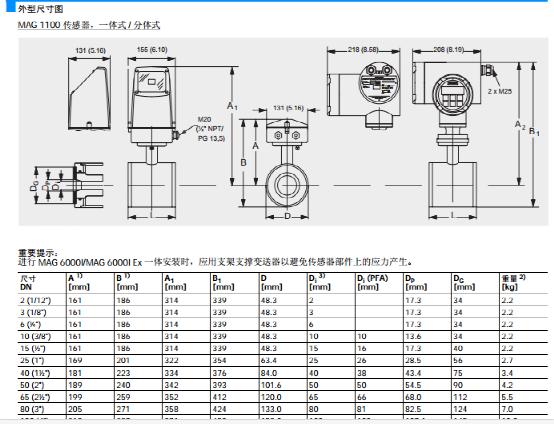

(五)、外形尺寸圖

八、MAGFLOMAG5000/6000變送器

（一）、產品簡介：

MAG 5000 和 6000 是基于微處理器的高性能變送器，易于安裝、調試和維護，設有一體式、盤裝式安裝方式。變送器可與 MAG 1100，MAG 1100 F，MAG 3100， MAG 3100 W 和 MAG 5100W傳感器配套使用。

（二）、變送器類型：

1、 MAG 5000：最大測量誤差 0.5% （包括傳感器）。

2、MAG 6000：最大測量誤差 0.25% （包括傳感器，參見傳感器 說明書），具有其它特性如：即插即用式內置總線模塊；批處理功能。

（三）產品特點

1、 信號分辨率高，可達最佳量程比

2、多種可能性的數字信號處理

3、自動從 SENSORPROM 中讀取數據，易于調試

4、具有密碼保護的用戶組態操作菜單

5、3 行， 20 個字符， 11 種語言顯示

6、 各種流速單位

7、累計流量，正向、反向流量和凈流量以及其它更多信息

8、用于過程控制的多功能輸出，具有模擬、脈沖 / 頻率和繼電器輸出 ( 狀態、流向和極限值 ) 的最小組態

9、豐富的自診斷功能，出錯指示和故障記錄 ( 參見 MAGFLO 診斷 功能 ) ? 批控制

10、貿易結算認證：PTB，OIML R75，R117，OIML R 49 和 MI-001 ? MAG 6000 具有附加的總線模塊：HART，MODBUS RTU/ RS485， FF， PROFIBUS PA和DP

（四）產品應用領域：

MASGFLO 流量計適合于測量幾乎所有的導電液體、淤泥和泥漿的 測量。主要應用于以下領域：

1、 水工業和污水處理

2、化工和制藥工業

3、食品和飲料工業

4、發電廠和民用電

（五）技術參數

系列 MAG5000   MAG6000

電源 12-24VAC/DC 115-230VAC 12-24VAC/DC 115-230VAC

輸出 1路電流輸出4-20Ma

1路數字輸出

1路繼電器輸出 1路電流輸出4-20Ma

1路數字輸出

1路繼電器輸出

流向 單/雙向 單/雙向

通訊協議 可選HART型 可加裝模塊：HART\PROFIBUS ＆DP MODBUS RTU

顯示 盲顯或者3行 20字符 盲顯或者3行 20字符

測量精度 實際流量的0.4%±1mm 實際流量的0.2%±1mm

防護等級 IP67,IP20 IP67,IP20

運行環境溫度 帶顯示：-20~60

盲顯型：-20~60 帶顯示：-20~60

盲顯型：-20~60

儲存溫度 -40~70 -40~70

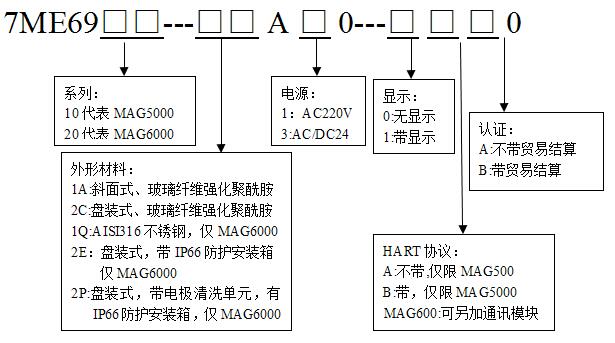

（六）選型指導

電磁流量變送器

（七）配套使用

1、變送器可與MAG1100、MAG3100、MAG5100W傳感器配套使用

2、一體式流量計由傳感器和變送器組合（圖示）

3、分體式需加支架和線纜（盤裝變送器只需加線纜）（圖示）

4、變送器可與流量積算儀FUE950配套使用組成能量計    （圖示）

九、安裝、接線指導

（一）、SENSORPROM安裝

1、SENSORPROM和傳感器是一一對應的，即傳感器上的型號、序列號和SENSORPROM標簽上的是一致的，假如SENSORPROM丟失或損壞可以憑借這個到西門子重新定制一個新的SENSORPROM

2、SENSORPROM是記錄了傳感器重要身份信息的存儲器，當儀表正常工作啟動的時候，變送器會把SENSORPROM中的數據自動讀上來，包括傳感器口徑、檢驗系數和勵磁頻率等信息，流量的測量都是基于SENSORPROM中的數據的，假如SENSORPROM安裝不當，儀表啟動時不能讀到傳感器數據，流量測量就會不正常。

3、、SENSORPROM相關故障代碼及處理

故障代碼 故障原因 解決辦法

P40 沒有SENSORPROM 安裝SENSORPROM

P44 CT版SENSORPROM運行模式 更換SENSORPROM

F61 SENSORPROM不可用 更換SENSORPROM

F62 SENSORPROM的序號號和儀表的序列號不相符 更換SENSORPROM

F63 無法從SENSORPROM中讀取數據 更換SENSORPROM

（二）、管體安裝：

1、電磁流量計安裝位置存在強烈震動的場合，不要采用一體式安裝，建議采用分體式安裝

2、、測量管內必須保證滿管，安裝位置按照以下圖示進行：

（圖）

3、、垂直管道安裝時，推薦流向自下向上，使液體中含氣對測量的影響最小。當測量研磨性流體或含有固體顆粒的流體時推薦使用垂直安裝，減少磨損和沉積。

4、前后直管段要求

為了保證電磁流量計的測量精度，需要考慮流量計滿足一定的前后直管段要求，最終確保經過流量計的液體流態穩定。流量計的軸線中心對管道法蘭和墊片中心對與獲得最好的精度也是非常重要的。

圖示

5、真空的影響 電磁流量計要避免安裝在存在真空的測量管線上，真空會造成某些內襯的損壞，特別是PTFE內襯。

6、電磁流量計允許安裝在前后有縮徑的管道上，但要滿足圖示的要求

圖示

（三）、同電位線連接

1、對于MAG3100橡膠內襯和MAG5100W已經內置了接地電極，所以不需要額外的點位連接

2、對于沒有內置接地點擊的傳感器如MAG1100和MAG3100(PTEF和PFA內襯)，安裝于導電的金屬管道上時，需要把傳感器法蘭和管道配對法蘭用導線連接起來如圖

3、對于沒有內置接地點擊的傳感器如MAG1100和MAG3100(PTEF和PFA內襯)，安裝于不導電的非金屬管道上時，通過安裝接地環實現等電位

如圖

（四）勵磁和信號線連接

電磁流量計工作需要建立磁場，磁場的建立是通過變送器給傳感器內部的勵磁線圈提供勵磁電壓。對于一體式安裝的電磁流量計，變送器和傳感器是分開供貨到現場的，并沒有組裝到一起，所以在安裝的時候就要注意變送器和傳感器之間的接線問題
